                                    智能渦街流量計

                                    產品名稱:智能渦街流量計

                                    所屬分類: 流量儀表

                                    概要: 渦街流量計 一、概述  渦街流量計是根據卡門(Karman)渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工

                                    產品簡介



                                    渦街流量計


                                    一、概述

                                      渦街流量計是根據卡門Karman)渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質,也可測量含有微小顆粒、雜質的渾濁液體,應用于石油、化工、制藥、造紙、冶金、電力、 、食品等行業。

                                    二、主要技術指標

                                    執行標準

                                    渦街流量傳感器《JB/T9249-1999》

                                    檢定規程

                                    《JJG1029-2007 渦街流量計》



                                    測量介質

                                    液體、氣體、蒸汽(單相介質或可以認為是單相的介質)

                                    飽和蒸汽在干度≥85%時,可以認為是單相介質

                                    介質溫度(℃)

                                    -40~+300; 150℃、250℃、350℃

                                    介質壓力

                                    1.6Mpa2.5Mpa4.0Mpa

                                    允許振動加速度

                                    電容式傳感器:1.0~2.0g壓電式傳感器:≤0.2g

                                    精度等級

                                    1.0 1.5

                                    量程比

                                    8:110:115:1

                                    流量范圍

                                    液體:0.35~7.0m/s氣體:5.0~60.0m/s蒸汽:6.0~70.0m/s

                                    滿管式

                                    法蘭卡裝型、法蘭連接型規格為 DN15-DN300

                                    304,其他材質協議訂貨

                                    雷 諾 數

                                    正常 2×103~7*10擴展 1*10~7*10

                                    阻力系數

                                    滿管式 Cd≤2.6

                                    防護等級

                                    IP65

                                    防爆等級

                                    本質安全型:EX(ia)ⅡCT2-T5隔爆型:ExdⅡBT2-T5





                                    環境條件

                                    環境溫度

                                    -40℃~+55℃(非防爆場所)-25℃~+55℃(防爆場所)

                                    相對濕度

                                    ≤90%

                                    大氣壓力

                                    86~106kPa

                                    供電電源

                                    脈沖型 12VDC~ +24VDC電流型 +24VDC4-20mA電池供電 3.6V



                                    輸出信號

                                    頻率脈沖信號 2~3000Hz低電平≤1V高電平≥5V

                                    二線制 4-20mA 信號 防爆型負載≤300Ω非防爆型負載≤500Ω

                                    三、傳感器的選型



                                    SYLUGB 系列渦街流量儀表選型表

                                    SYLUGB

                                    -xxx-□

                                    渦街流量傳感器

                                    公稱

                                    通徑

                                    xxx



                                    具體口徑的阿拉伯數字,如 15 代指 DN15

                                    口徑

                                    檢測方式



                                    B



                                    壓電式傳感器









                                    連接方式



                                    1



                                    法蘭連接型

                                    2



                                    法蘭卡裝型

                                    3



                                    卡箍連接型

                                    4



                                    螺紋連接型

                                    測量介質



                                    Y



                                    液體

                                    Q



                                    氣體

                                    Z



                                    蒸汽

                                    應用環境



                                    P



                                    普通型

                                    B



                                    防爆型



                                    輸出信號



                                    1



                                    脈沖輸出

                                    2



                                    4~20mA 電流輸出,液晶顯示

                                    3



                                    RS485 通訊

                                    4



                                    現場顯示無輸出(電池供電型)



                                    電源



                                    A



                                    24VDC



                                    B



                                    3.6V 電池供電



                                    4.2 儀表安裝條件要求











                                        1. 渦街流量儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表   的測量精度。儀表的上下游直管段長度要求見圖(三)

                                    DN 為儀表公稱通徑單位:mm








                                    傳感器上游

                                    管道型式



                                    前后直管段長度

                                    傳感器上游

                                    管道型式



                                    前后直管段長度





                                    同心收縮全開閥門








                                    同心收縮全開閥門








                                    同一平面兩90 度彎頭








                                    不同平面兩個 90 度彎頭










                                    同心擴管








                                    調節閥半開閥門(不推薦)




                                    ()

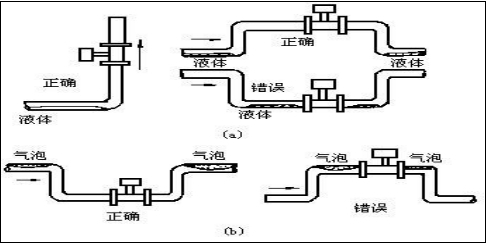

                                    1. 傳感器應水平或垂直安裝(液體的流向自下而上)在與其公稱通經相應的管道上。

                                    2. 傳感器上游側不應設置流量調節閥。


                                        1. 如上游直管段長度不能滿足上圖要求,建議用戶在上游側管道中安裝流體整流器。

                                        2. 若管道要縮徑,其直管段與漸變管的長度應滿足上圖.

                                        3. 傳感器不要安裝在有強烈振動的管道上,以免影響精度,如傳感器在有振動的管道上安裝使用   時,可采取下面措施來減小振動帶來的干擾:

                                    1. 、在傳感器上游 2D 處加裝管道 固定支撐點。

                                    2. 、在滿足直管段要求的前提下,加裝軟管過度。

                                        1. 傳感器(變送器安裝在高溫管道上時,傳感器(變送器)必須加保溫層,防止熱輻射對放大   器的傷害。

                                        2. 流量計附近不得有強烈磁場干擾。

                                        3. 流量計必須可靠接地,接地電阻應≤4Ω.

                                        4. 測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過 70℃; 低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作




                                    4.1 儀表安裝注意事項

                                        1. 渦街流量儀表屬于精密儀表,儀表應選擇安裝在干燥、通風、灰塵少的地方。

                                        2. 使用測量蒸汽的儀表,表體、管道一定要加保溫,法蘭要夾緊,不得有漏氣的地方,否則儀表很容   易損壞。

                                        3.  儀表安裝選擇在室內,遠離震動及有較強電磁干擾的地方。如在室外,可將表頭加以保護。

                                        4. 儀表前要有 15-20 倍的直管段,后要有 5 倍以上的直管段。選擇安裝地方要便于安裝、接線、調試。

                                        5. 要有一段直管段,在安裝前先將兩片法蘭焊接好,再將儀表裝好夾緊,將管道切掉等長直管,然   后將之前焊接好的整體表加以安裝。不要將表夾在法蘭上焊接。

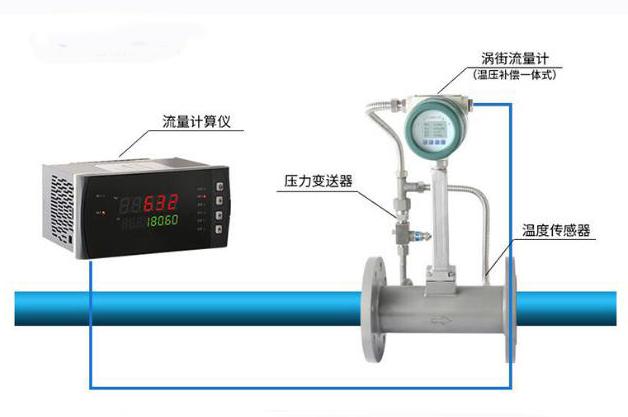

                                        6. 一體化安裝圖




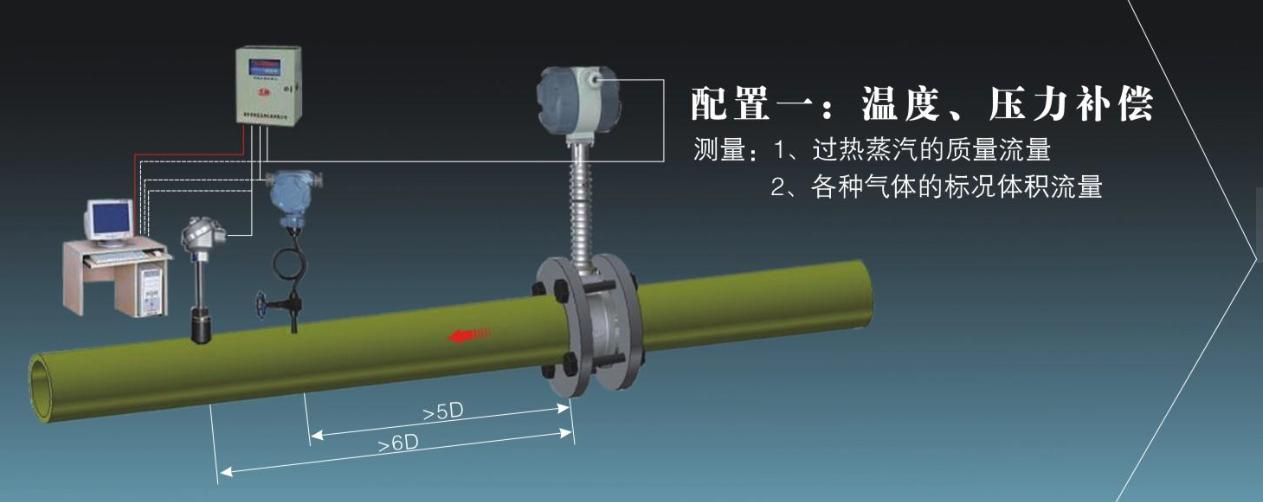

                                        7. 分體安裝圖

                                        8. 圖片59.jpg
