                                    不銹鋼差壓表

                                    產品名稱:不銹鋼差壓表

                                    所屬分類: 不銹鋼壓力表

                                    概要:CYW-100B不銹鋼差壓表(以下簡稱儀表)適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成,其中的測量系統(雙波紋管急連接

                                    產品簡介


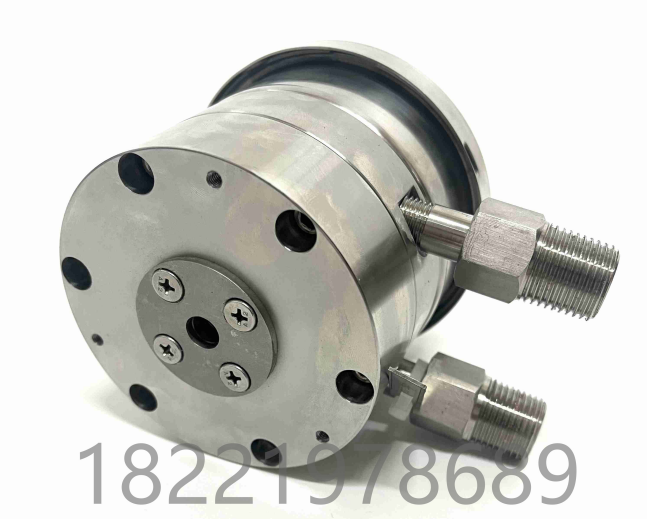

                                    不銹鋼差壓表2.pngCYW-100B不銹鋼差壓表(以下簡稱儀表)適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成,其中的測量系統(雙波紋管急連接部件)、導壓系統(包括接頭、導管等)采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式(可直接與三閥組連接)和斜式兩種,能夠適應不同客戶的配套安裝。

                                    結構與原理

                                    儀表采用雙波紋管結構,即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上!肮ぁ弊中椭Ъ艿纳舷聝啥朔

                                    別為活動端和固定端,中間由彈簧片相連接;兩只波紋管呈平行狀態,分別用導管與表殼上的高低壓接頭相連接;齒輪傳動機構直接安裝在支架的固定端,并通過拉桿與支架的活動端相連接;度盤則直接固定在齒輪傳動機構上。

                                    儀表的工作原理:基于感壓元件采用兩只具有相同剛度的波紋管,因此在同一被測介質下迫使其產生相同的集中力分

                                    別作用于活動支架上,由于彈簧片兩側在等力矩作用下不產生擾度,故支架還處于原始位置,這樣齒輪傳動機構也不動作,使指針仍指在0位。

                                    當施加不同壓力(一般高壓端高于低壓端)時,兩波紋管作用在活動支架上的力則不相等,使分別產生相應的位移,

                                    并帶動齒輪傳動機構傳動并予放大,由指針偏轉后指示出兩者之間的差壓值。

                                    1、差壓的測量范圍、公稱工作壓力、準確度等級及接頭螺紋尺寸;

                                    差壓的測量范圍

                                    公稱工作壓力

                                    準確度等級

                                    接頭螺紋尺寸

                                    0~10

                                    0~16

                                    0~25

                                    0~40

                                    0~60

                                    0~100







                                    KPa

                                    60

                                    100

                                    160

                                    250

                                    400

                                    600







                                    Kpa













                                    2.5













                                    M20×1.5

                                    NPT 1/2

                                    0~0.16

                                    0~0.25

                                    0~0.40

                                    0~0.60

                                    0~1

                                    0~1.6

                                    0~2.5







                                    MPa

                                    1

                                    1.6

                                    2.5

                                    4

                                    6

                                    10

                                    10





                                    MPa


                                    2、導壓系統及外殼等材料

                                    配件名稱

                                    材質牌號(代號)

                                    接頭、導管

                                    OCa17Ni12Mo2(316)

                                    波紋管

                                    OCa17Ni14Mo2(316L)

                                    表殼、表蓋、表環

                                    OCa18Ni9(304)

                                    3、外型及安裝尺寸:見圖1、圖2、圖3

                                    4、使用環境溫度:-40~70℃

                                    5、抗工作環境振動:V.H.3級

                                    6、重量:約1.5kg

                                    7、儀表外殼防護等級:IP54

                                    8、儀表技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》
